產品介紹：

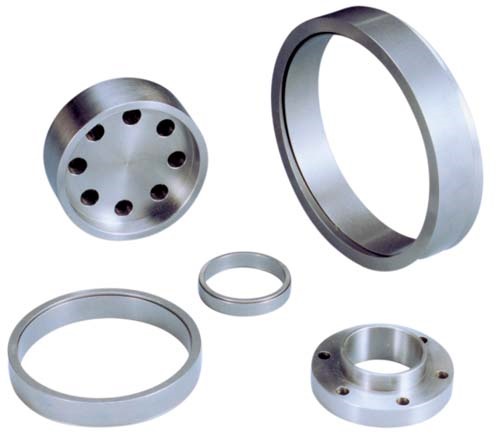

E型脹緊聯結套有兩個內外錐度環組成，結構簡單緊湊，不需要大的安裝空間，完全環狀無開口，動平衡性能好。
E型脹緊聯結套以壓緊法蘭盤產生高強度的軸面壓力，壓緊軸和輪轂內孔，使其聯結在一起，E型脹緊聯結套可以將
軸面與內孔密封，適用于輕載、安裝空間小的場合。根據軸徑與結構的不同，分F型壓緊法蘭盤和H型壓緊法蘭盤供
選擇。適用軸徑Φ10~Φ180mm。
Z1型脹套由內、外兩個錐環組成，結構緊湊、輕巧，對中性好。根據軸徑與結構的不同，結合F型壓緊法蘭
盤和H型壓緊法蘭盤使用，由于壓緊螺釘不在脹套內部，脹套的內孔與外圓差值是所有類型脹套中最小的，適合
與安裝空間較小、安裝軸徑與孔徑間隙較小的場合。
為傳遞較大的載荷，或者結構上需要更長的軸向聯結尺寸，可以多對脹套同時使用，單側壓緊不超過4對環，
雙側壓緊可達8對環。
產品范圍：
系列標準 | 產品形式 | 尺寸范圍（齒數或孔徑等） |
美標/歐標 | E(Z1)(Metric) | CL10x13E至CL180x201E |
F(Tightening Flange Type F)(Metric) | F10x13至F180x201 |
H(Tightening Flange Type H)(Metric) | H10x13至H180x201 |
美標樣本：
E(Z1)系列脹套-美標.pdf
歐標樣本：E(Z1)系列脹套-歐標.pdf
